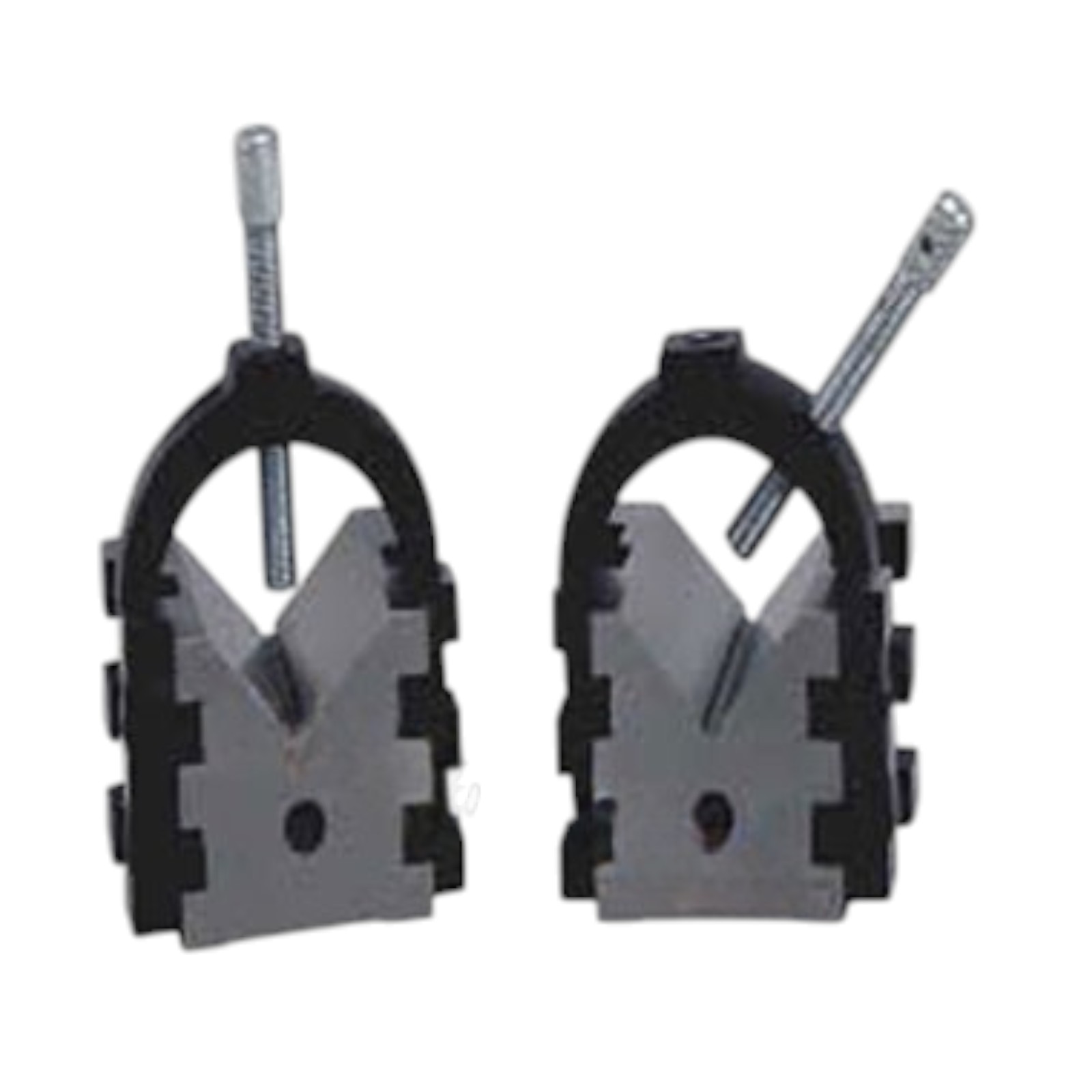

Precision V Block & Clamp Set (Multi Use)
Description
Description
- Multi-Use : Holds both Square and Round Work.
- Stepped Groove Construction permits both Low
and High Clamping. - Side Hole-Provided in each block to facilitate clamping.
- Made of Hardened Tool Steel, Machined and Ground in Pairs.
- All Sides Precision Ground Parallel and Square to an
accuracy of 0.0003″. - Set Consists of Two V-Blocks and Two Clamps.
- Capacity : 2″ (50 mm) Round and 1-7/16″ (36.5 mm) Square.
| ITEM NO. | LENGTH | HEIGHT | THICKNESS OF EACH BLOCK | WIDTH OF VEE | ||||
|---|---|---|---|---|---|---|---|---|
| SCV-1281 | 2" | 50 mm | 1-1/4" | 32 mm | 1" | 25 mm | 1" | 25 mm |
| SCV-1282 | 3" | 75 mm | 2-3/8" | 60 mm | 1-1/4" | 32 mm | 1-3/4" | 45 mm |
| SCV-1283 | 4" | 100 mm | 2-5/8" | 65 mm | 1-5/8" | 40 mm | 2" | 50 mm |
| SCV-1284 | 5" | 125 mm | 3-1/8" | 80 mm | 2" | 50 mm | 2" | 50 mm |
| SCV-1285 | 6" | 150 mm | 3-1/2" | 90 mm | 2-1/2" | 63 mm | 3-1/4" | 82 mm |
| SCV-1286 | 7" | 175 mm | 4-1/2" | 115 mm | 3" | 75 mm | 3-1/2" | 90 mm |
| SCV-1287 | 8" | 200 mm | 5-1/2" | 140 mm | 4" | 100 mm | 4" | 100 mm |
| SCV-1288 | 10" | 250 mm | 6-5/8" | 168 mm | 5" | 125 mm | 5" | 125 mm |
| SCV-1289 | 12" | 300 mm | 8" | 200 mm | 7" | 180 mm | 6-1/2" | 165 mm |
